Несиловые трубчатые опоры освещения: виды, особенности, монтаж и сфера применения

Организация качественного и безопасного уличного освещения — приоритетная задача для любого современного населенного пункта, промышленного объекта или коммерческой территории. Среди огромного разнообразия конструкций, применяемых для размещения осветительных приборов, особое место занимают несиловые трубчатые опоры. Данные металлоконструкции сочетают в себе эстетичный внешний вид, высокую прочность, долговечность и экономическую доступность.

Конструктивно несиловая трубчатая опора представляет собой вертикальный металлический столб, изготовленный из высококачественного трубного проката (стали) различного диаметра. Главная отличительная черта всех несиловых опор заключается в способе подвода электрического кабеля.

В отличие от силовых аналогов, которые способны выдерживать значительные нагрузки от воздушных линий электропередач (СИП) и тяжелого сопутствующего оборудования, несиловые конструкции рассчитаны исключительно на подземный (внутренний) подвод питающего кабеля. Кабель заводится внутрь опоры через подземную часть или специальное окно в фундаменте, поднимается по стволу и подключается к светильникам. На саму опору запрещено навешивать воздушные провода, так как её конструкция не рассчитана на боковые тяжения и соответствующие ветровые нагрузки от кабельных линий.

Виды несиловых трубчатых опор

Трубчатые опоры классифицируют по нескольким ключевым признакам, среди которых наиболее важными являются способ установки и конструктивное исполнение ствола.

1. По способу монтажа (типу основания)

• Прямостоечные опоры

Обозначаются обычно аббревиатурой «НП» или «ОТ». Такие конструкции представляют собой единую монолитную трубу, нижняя часть которой (подземная) устанавливается непосредственно в заранее подготовленный котлован и заливается бетоном. Длина подземной части рассчитывается исходя из высоты надземной части, типа грунта и климатической зоны (обычно составляет от 1 до 2,5 метров).

• Фланцевые опоры

Обозначаются как «НФ» или «ОТф». Опора несиловая фланцевая трубчатая состоит из двух раздельных элементов: закладной детали фундамента (ЗДФ), которая бетонируется в грунте, и надземной части (самой опоры). В нижней части надземного ствола приварен прочный стальной фланец . Соединение опорной части с закладным элементом выполняется с помощью высокопрочных болтов, гаек и шайб.

2. По конфигурации ствола

• Одноступенчатые

Изготавливаются из трубы одного диаметра по всей высоте. Применяются для невысоких конструкций (до 4–5 метров).

• Многоступенчатые

Состоят из нескольких труб разного диаметра, соединенных между собой методом сварки через переходники или напрямую. В нижней части используется труба большего диаметра для обеспечения максимальной устойчивости, кверху конструкция сужается.

Технические особенности и защитные покрытия

Производство несиловых трубчатых опор регламентируется строгими государственными стандартами (ГОСТ) и техническими условиями (ТУ). Для изготовления применяется трубный прокат из углеродистой стали (обычно Ст3) или низколегированной стали (например, 09Г2С) для регионов с экстремально низкими температурами.

Важнейшим этапом производства является защита металла от коррозии. Без должной обработки сталь под воздействием осадков и влаги быстро приходит в негодность.

 Современные заводы применяют следующие методы антикоррозийной защиты:

1. Горячее цинкование (по ГОСТ 9.307-89).

Изделие полностью погружается в ванну с расплавленным цинком. В результате на поверхности образуется прочный железо-цинковый сплав, защищающий опору от ржавчины как снаружи, так и изнутри. Срок службы такого покрытия составляет от 25 до 50 лет. Метод является наиболее надежным и востребованным.

2. Порошковое окрашивание

Наносится поверх цинкового слоя. Позволяет придать опоре любой цвет по палитре RAL. Порошковая краска полимеризуется в печи, создавая прочный, устойчивый к ультрафиолету и механическим сколам слой.

Преимущества и недостатки несиловых трубчатых опор освещения

Как и любые строительные металлоконструкции, трубчатые несиловые опоры имеют свои сильные и слабые стороны. Их необходимо учитывать на этапе проектирования осветительных систем.

Преимущества несиловых трубчатых опор освещения:

• Эстетичный и лаконичный дизайн. Благодаря круглому сечению и ступенчатой структуре, трубчатые конструкции выглядят аккуратно и гармонично вписываются в городскую архитектуру, парковые зоны и жилые кварталы.

• Высокая прочность и жесткость. Круглое трубное сечение отлично справляется с равномерными ветровыми нагрузками со всех направлений.

• Долговечность. При использовании метода горячего цинкования металл не теряет своих свойств десятилетиями, не требуя ежегодной покраски.

• Удобство обслуживания. Наличие ревизионного окна упрощает монтаж коммутационного оборудования и замену кабеля.

• Ремонтопригодность (для фланцевых моделей). Если надземная часть конструкции повреждена (например, в результате дорожно-транспортного происшествия), её можно легко демонтировать, открутив болты, и заменить на новую без необходимости разрушения бетонного фундамента.

• Безопасность. Отсутствие внешних воздушных проводов снижает риск их обрыва из-за ураганного ветра, налипания снега или падения деревьев. Кроме того, скрытая проводка защищена от вандализма.

Недостатки несиловых трубчатых опор освещени:

• Ограничение по нагрузке. Невозможность подвеса СИП проводов и размещения тяжелого оборудования (мощных прожекторных кросс-блоков, массивных рекламных щитов, тяжелых систем видеонаблюдения).

• Относительно высокая металлоемкость. В сравнении с гранеными коническими опорами, которые изготавливаются из тонкого листового металла методом гибки, трубчатые опоры весят больше, что может незначительно удорожать их логистику и производство.

Сфера применения несиловых трубчатых опор освещени

Благодаря своим характеристикам, опора несиловая трубчатая нашла широкое применение на объектах, где важна не только функциональность, но и визуальная аккуратность пространства.

Основные объекты размещения:

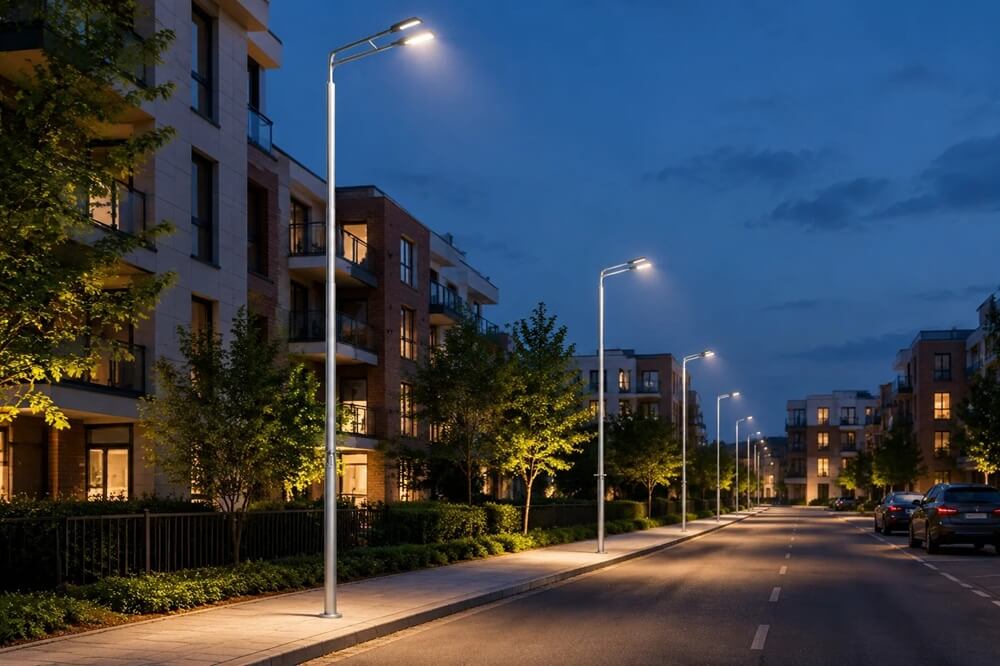

• Городские улицы и магистрали. Освещение пешеходных зон, тротуаров, второстепенных дорог, где кабельные сети изначально спрятаны под землю.

• Парки, скверы, аллеи и набережные. В этих зонах особенно критичен внешний вид конструкций. На трубчатые опоры устанавливаются красивые парковые (торшерные) светильники или декоративные кронштейны.

• Дворовые территории жилых комплексов. Безопасное освещение детских и спортивных площадок, внутридворовых проездов.

• Территории образовательных и медицинских учреждений. Школы, детские сады, больницы требуют скрытой проводки из соображений безопасности детей и пациентов.

• Автозаправочные станции (АЗС) и парковки. Освещение периметра коммерческих объектов, торгово-развлекательных центров.

• Административные и исторические центры городов. Там, где воздушные провода испортили бы исторический облик зданий и панорамные виды.

Способы и особенности монтажа несиловых трубчатых опор освещени

Установка опор освещения выполняется строго по проекту, разработанному в соответствии с ПУЭ (Правилами устройства электроустановок) и СНиП. Выбор технологии монтажа зависит от типа основания металлоконструкции.

Монтаж прямостоечных опор

1. Бурение котлована. С помощью бурильно-крановых машин в грунте проделывается отверстие необходимой глубины и диаметра (превышающего диаметр подземной части опоры на 10–20 см).

2. Подготовка кабельного ввода. В нижней части котлована подготавливается траншея, куда в защитной гофре или трубе ПНД заводится силовой кабель.

3. Установка и выравнивание. Опора опускается в котлован. С помощью отвесов, уровней или теодолитов ствол выравнивается строго по вертикальной оси. Кабель заводится внутрь ствола сквозь подземное технологическое окно.

4. Бетонирование. Котлован заливается бетонной смесью. Бетон тщательно уплотняется для исключения пустот. Опору фиксируют до полного застывания раствора.

Монтаж фланцевых опор

Процесс установки фланцевых модификаций считается более технологичным и разделяется на два независимых этапа:

1. Обустройство фундамента:

   • Выкапывается или выбуривается приямок.

   • Туда помещается металлическая закладная деталь (трубный анкер или анкерный закладной элемент). К ней подводится кабельный канал.

   • Конструкция центрируется, после чего пространство вокруг нее заполняется бетоном. Верхний фланец закладной детали должен оставаться чуть выше уровня грунта или дорожного покрытия.

2. Установка надземной части:

   • После набора бетоном проектной прочности (обычно через 3–7 дней) приступают к монтажу ствола.

   • Кабель протягивается через закладную деталь наружу.

   • Наземная опора несиловая фланцевая трубчатая совмещается своим подпятником (фланцем) с фланцем закладного элемента.

   • Ствол крепится с помощью метизов. За счет резьбового соединения и использования специальных регулировочных гаек можно идеально выровнять наклон опоры по вертикали, компенсируя возможные погрешности, допущенные при заливке бетона.

На финальном этапе на верхний торец любой опоры устанавливается кронштейн (одно-, двух-, трех- или четырехрожковый) для крепления консольных светодиодных светильников, либо торшерный светильник фиксируется напрямую на вершине. Производится окончательная коммутация электрической сети в ревизионном люке.

Заключение

Несиловые трубчатые опоры освещения представляют собой оптимальный баланс между надежностью, ценой и эстетикой. Использование подземного способа прокладки кабеля позволяет избавить современные пространства от паутины проводов, делая облик городов чистым и европейским.

Выбирая между прямостоечным и фланцевым исполнением, проектировщики все чаще отдают предпочтение именно фланцевым трубчатым опорам. Несмотря на чуть более высокую первоначальную стоимость комплекта оборудования, они значительно снижают затраты на последующее обслуживание инфраструктуры и позволяют проводить быструю замену поврежденных элементов без проведения масштабных и разрушительных земляных и бетонных работ. Качественное антикоррозийное покрытие методом горячего цинкования гарантирует, что такие опоры прослужат долгие годы, обеспечивая безопасность и комфорт на улицах городов.
